Index du Forum » » Le coin du Mecano et de l'accessoire » » klaxon à la hauteur
4 pages [ 1 | 2 | 3 | 4 ]
Auteurklaxon à la hauteur
t3
266

t3
  Posté : 13-12-2011 21:26

bonsoir

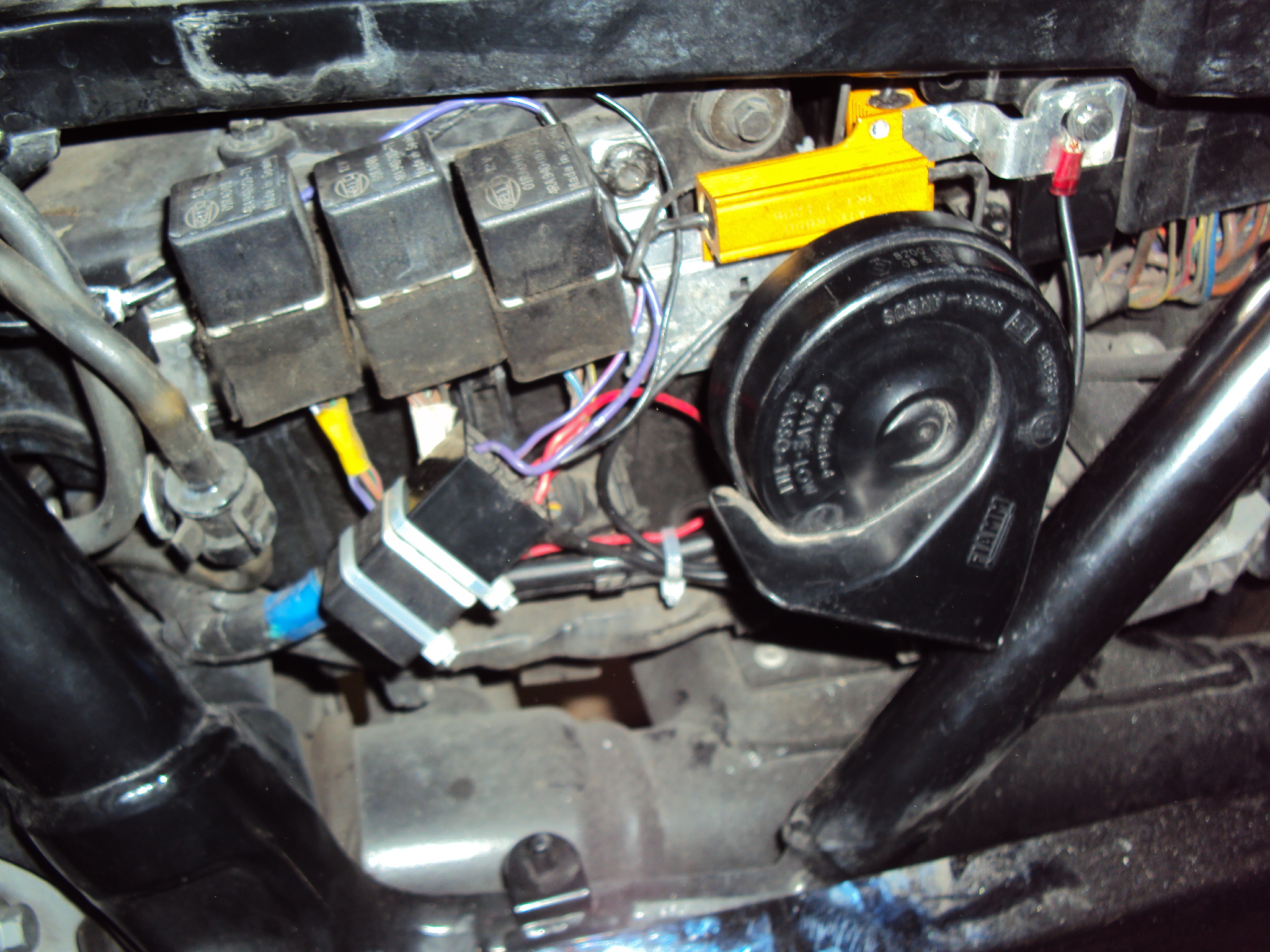

je viens d'installer un klaxon supplémentaire sur ma rocket, histoire que la sonorité soit plus....cohérente avec la taille de l'engin ! ( il me reste à installer quelques colrings pour l'aspects des conducteurs qui me paraissent "en vrac" pour le moment )
c'est simplement un klaxon de voiture, alimenté par relais bien sur, avec le bouton d'origine
je peux faire un schéma si quelqu'un est désireux d'en faire de même.
notons toutefois que le klaxon d'origine est en logique négative ( toujours alimenté par le +12V, l'appui sur le bouton applique le 0V en son autre borne )

bonne route


Message édité par : t3 / 13-12-2011 21:27


  Profil
KildeRouge
6465

KildeRouge
  Posté : 15-12-2011 10:10

Tiens voilà un schéma (très probablement le tien)de la modif pour une standart/classic
(pour les Tourings les couleurs sont peut-être différentes ? )
On peut garder ou enlever le klaxon d'origine au choix .

DarkSide Inside


Message édité par : KildeRouge / 15-12-2011 13:17


circuit_elec_klaxon.pdf
159.74 Ko
884 Télécharg.
  Profil
t3
266

t3
  Posté : 15-12-2011 10:15

oui voilà le montage que j'ai réalisé
ceci est un schéma réalisé avec un logiciel de DAO, non ? avec une tolérance... ;)
il a ajouté un fusible, perso je sors d'une cosse déjà protégée
pour les sections, à prévoir plus gros que sur le klaxon d'origine ( bien moins puissant, bien moins gourmand ! )

t3
  Profil
KildeRouge
6465

KildeRouge
  Posté : 15-12-2011 13:21

Oui T3 , j'utilise Catia au boulot et comme ils m'ont payés un ordi portable
tout neuf et une licence Catia pour que je puisse continuer à bosser malgré
ma patte cassée , je ne vois pas pourquoi je ne l'utiliserais pas à des fins
personelles ( mais en dehors des heures supposées de boulot ! )
On n'est pas des bêtes quand même !
Je n'ai pas voulu re-écrire tous mes cartouches de dessin .

DarkSide Inside


Message édité par : KildeRouge / 15-12-2011 13:23

  Profil
anma57
429

anma57
  Posté : 16-12-2011 00:50

le plus dur c est de trouver un bon klaxon.

la bonne taille c est quand les deux pieds touchent par terre A PLAT
  Profil
t3
266

t3
  Posté : 16-12-2011 08:13

pour ma part, c'est un klaxon de laguna
enfin, il y en a 2, c'est un bi ton. je regarderai à l'occasion pour placer le second... tant qu'à faire !
  Profil
KildeRouge
6465

KildeRouge
  Posté : 16-12-2011 09:38

En Belgique on trouve en vente libre des klaxons à compresseur illégaux
en France mais très efficaces ! Les anciens se souviennent de mon
klaxon Pimpom !

DarkSide Inside
  Profil
EDDY
1486
 Hooo mamé, Hoooooo mamé Blou

EDDY
  Posté : 16-12-2011 18:37

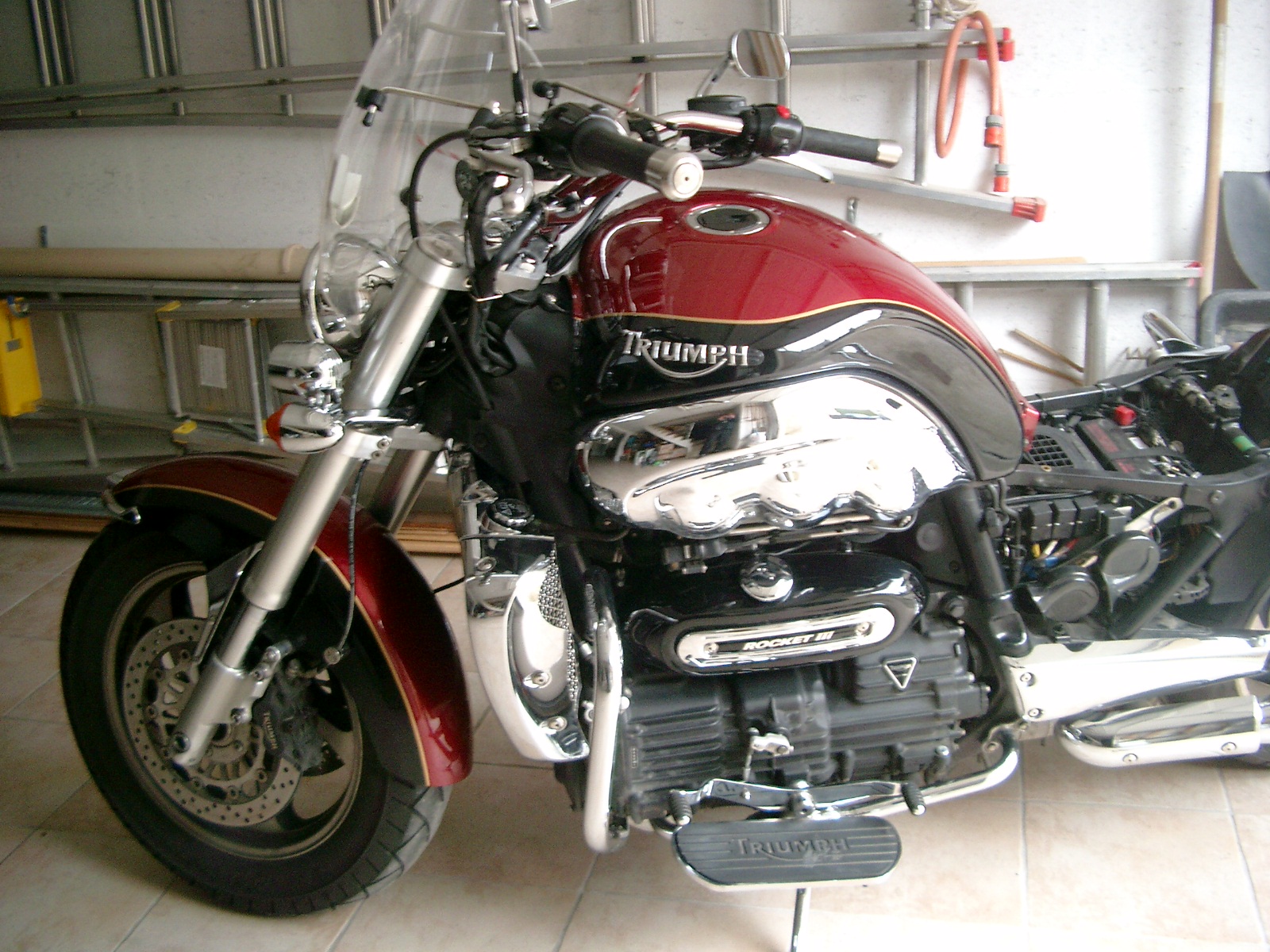

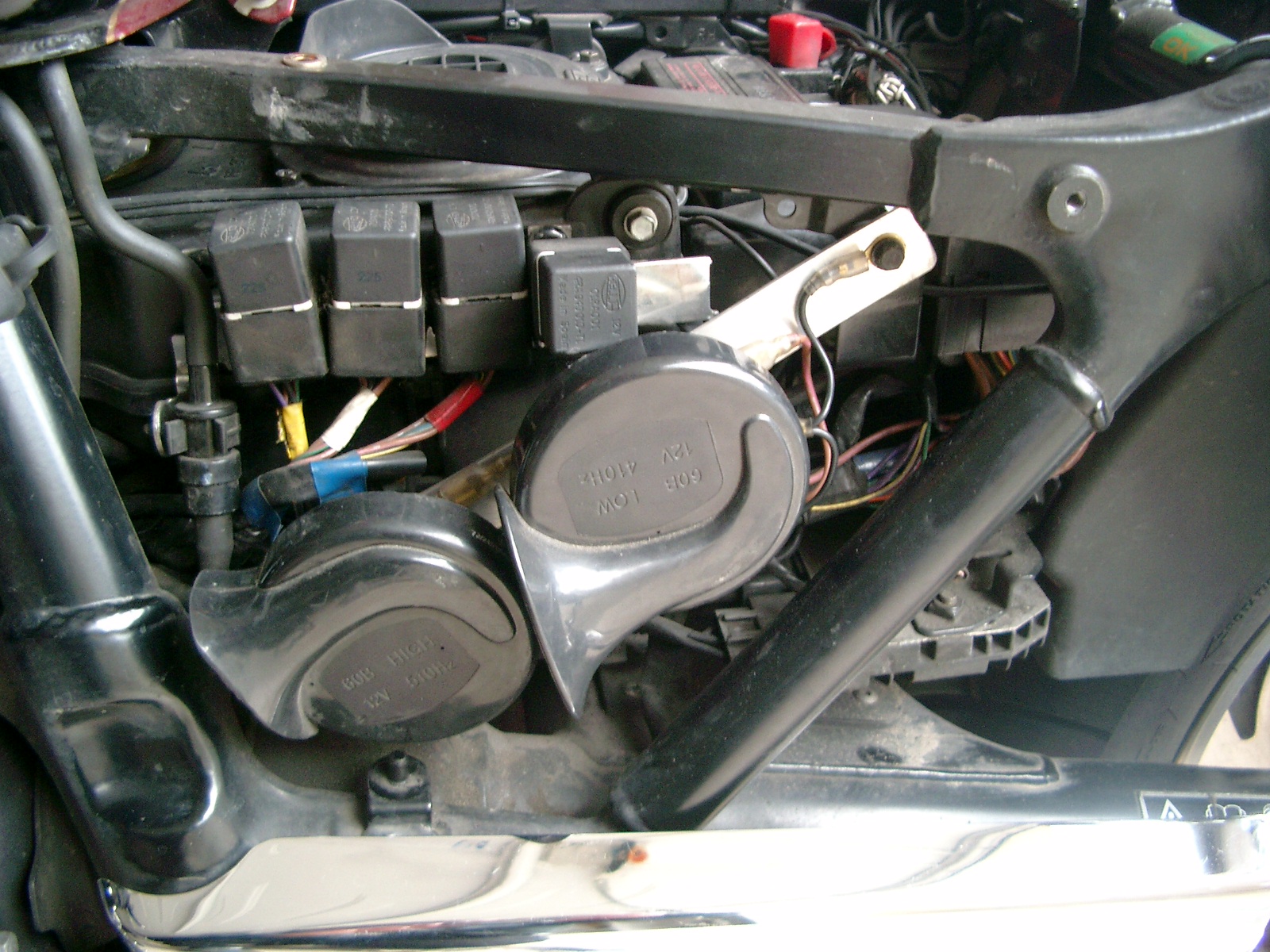

look !!

Ayant des Amis, pense que tu possèdes un trésor.



  Profil
t3
266

t3
  Posté : 16-12-2011 19:25

ah, apparemment les 2 passent du même côté !
sur quoi est fixée la partie basse du support de tes 2 klaxons ?
pour ma part, en haut j'ai déjà les résistances pour les clignotants à leds

bonne route
  Profil
EDDY
1486
 Hooo mamé, Hoooooo mamé Blou

EDDY
  Posté : 17-12-2011 09:33

en fait, il me semble que la partie basse du support n'est pas fixée. L'ensemble se cale une fois la "cocotte" remise en place.
Il y a un autre poste sur le sujet, avec d'autre photos :

http://www.rocket-3.org/viewtopic.php?topic=4176&forum=6

bon courage,



Ayant des Amis, pense que tu possèdes un trésor.
  Profil
