aubeaufix
 14
|  Posté : 19-04-2009 10:14
Salut à tous,
Je ne suis pas un membre tres assidu du forum et je viens seulement de voir que certains cherchent une bequille pour leur belle.

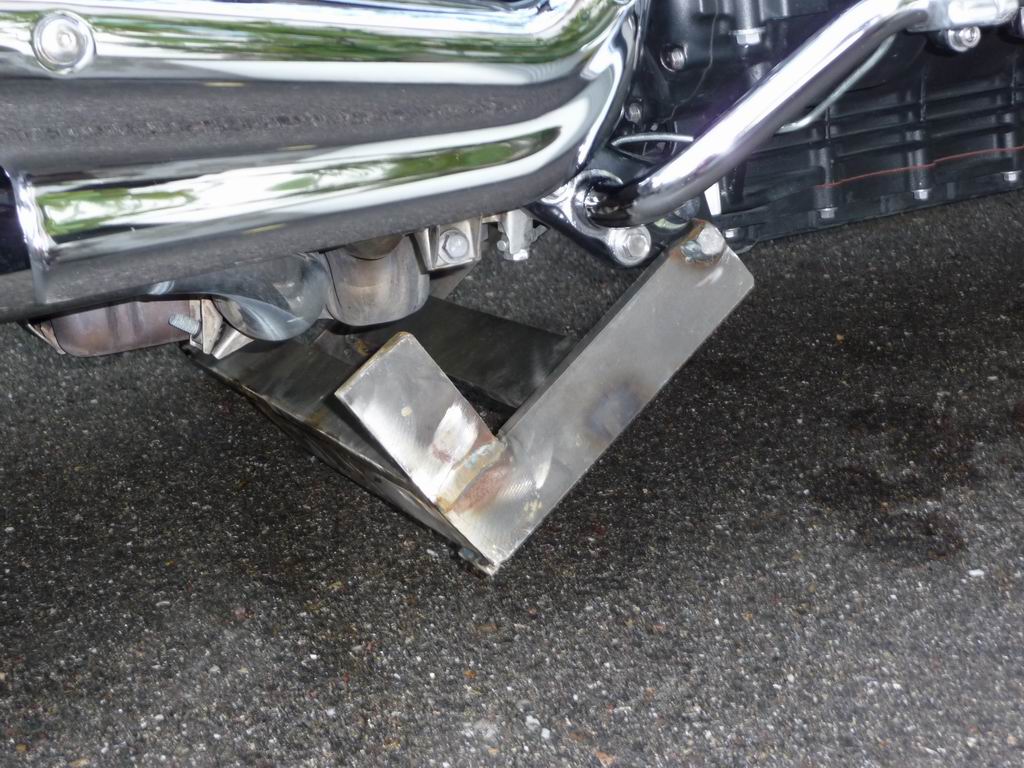

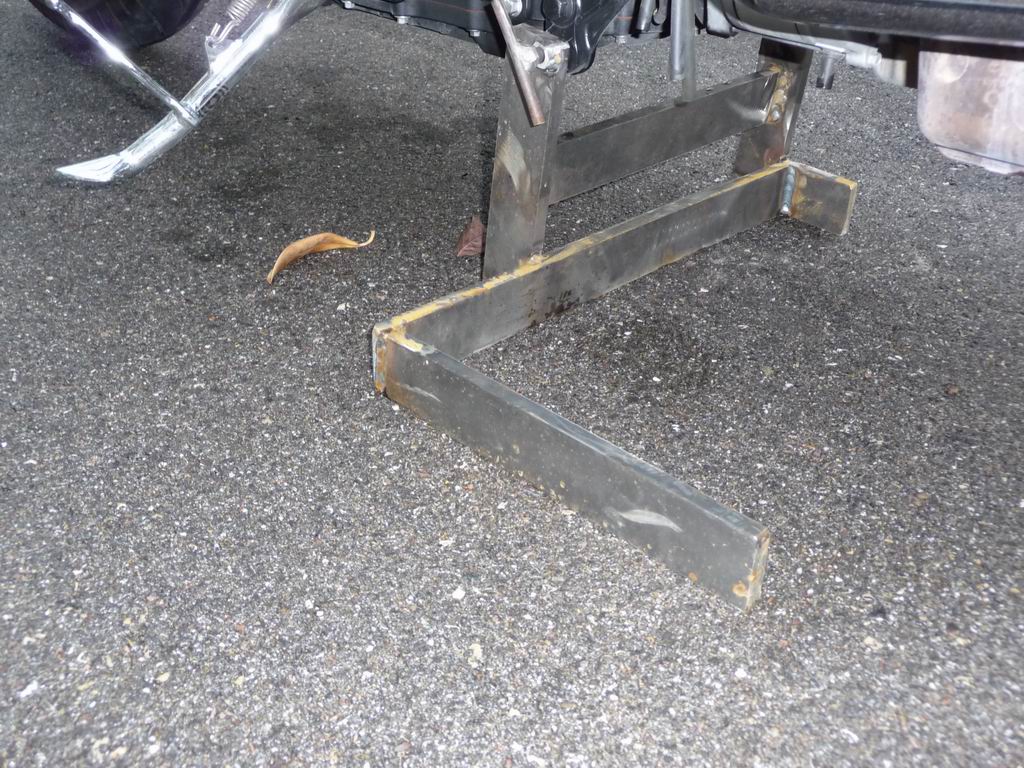

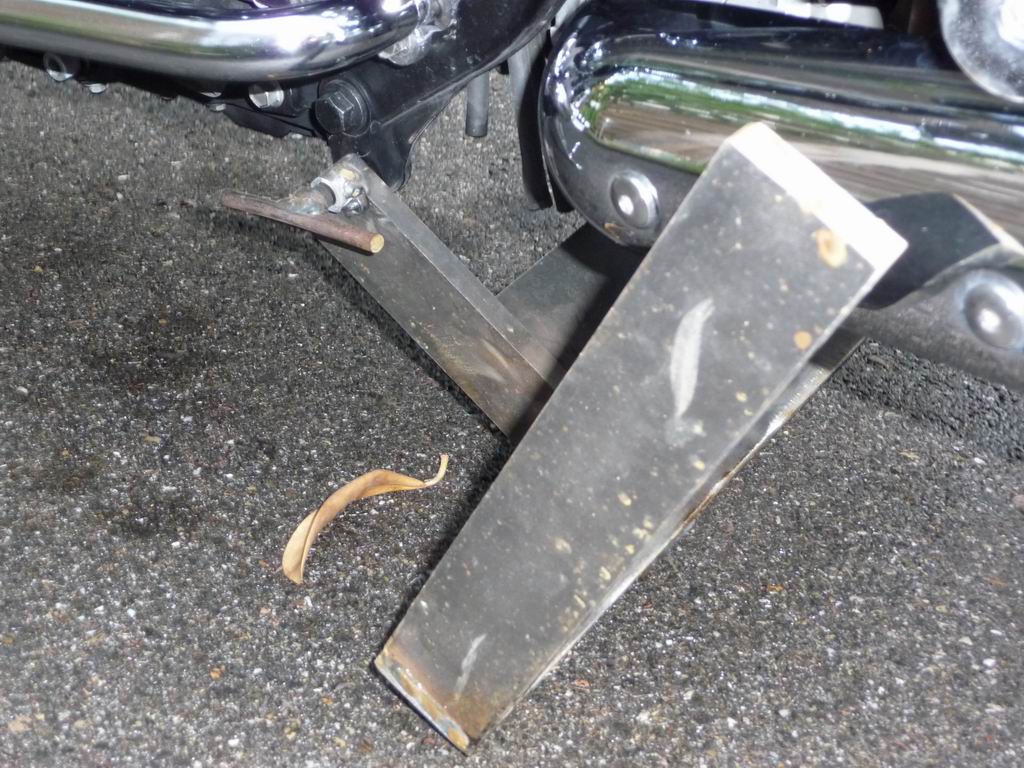

Je vous poste des photos de la mienne ,made in france par mes mimines et qui fonctionne super bien depuis 3 ans.
Je suis dispo pour toute question
Merci a+

|
 Profil
|
| dune
4725
 Webmestre
| Posté : 19-04-2009 21:08
des photos détaillées + un plan c'est possible ? / que je demande à mon fils de m'en faire une ? |
Profil  E-mail
|
| EDDY
1486
 Hooo mamé, Hoooooo mamé Blou
|  Posté : 20-04-2009 00:07
et depuis que t'as posé ça sur ton lit, t'es tjrs en vie ?  Sinon, ça à l'air efficace et simple ! bravo ! |
Profil
|
| aubeaufix
14
| Posté : 20-04-2009 22:52
Je m'occupe du plan ce week end |
Profil
|
| aubeaufix
14
| Posté : 26-04-2009 11:15
Vous trouverez ci-apres les explications de la construction de ma béquille. Elle a été faite de chutes de fers (pas tres joli).
Au préalable vérifiez la hauteur entre le sol et le support de béquille. Je ne sais pas si toutes les rocket ont le meme espace.Si votre espace differe du mien, ajustez les dimensions des pieces 1 et 3
Toutes les cotes sont en mm
Les pieces 1-3 et 4 sont des fers plat de 40x8
Les pieces 2 2’ 5 et 6 sont des carrés de 40x20
Prévoir 2 écrous de 12 et 2 boulons de 12 x40
Percez un trou de diametre 12 dans les pieces 1 et 3
Soudez entre elles les pieces 1, 2, 2’ et 3
Soudez à cet ensemble la piece 4 en respectant une inclinaison aproximative de 12 mm.
Trop d’inclinaison et il sera tres difficile de débéquiller la moto, peu d’inclinaison et la moto risque de ne pas tenir sur la béquille.
Vaut mieux avoir peu d’inclinaison car il sera toujours possible de rajouter un peu de matiere en bas des pieces 1 et 3 pour augmenter l’inclinaison.
Une fois que cet ensemble tient droit et en equilibre souder les pieces 5 et 6 . Souder ensuite de chaque coté les 2 écrous de 12 . Dans l’écrou de la piece 3 visser le boulon de 12 à fond. Vous pouvez meme le souder.
Le boulon de la piece 1 devra lui pouvoir etre vissé et dévissé en permanence

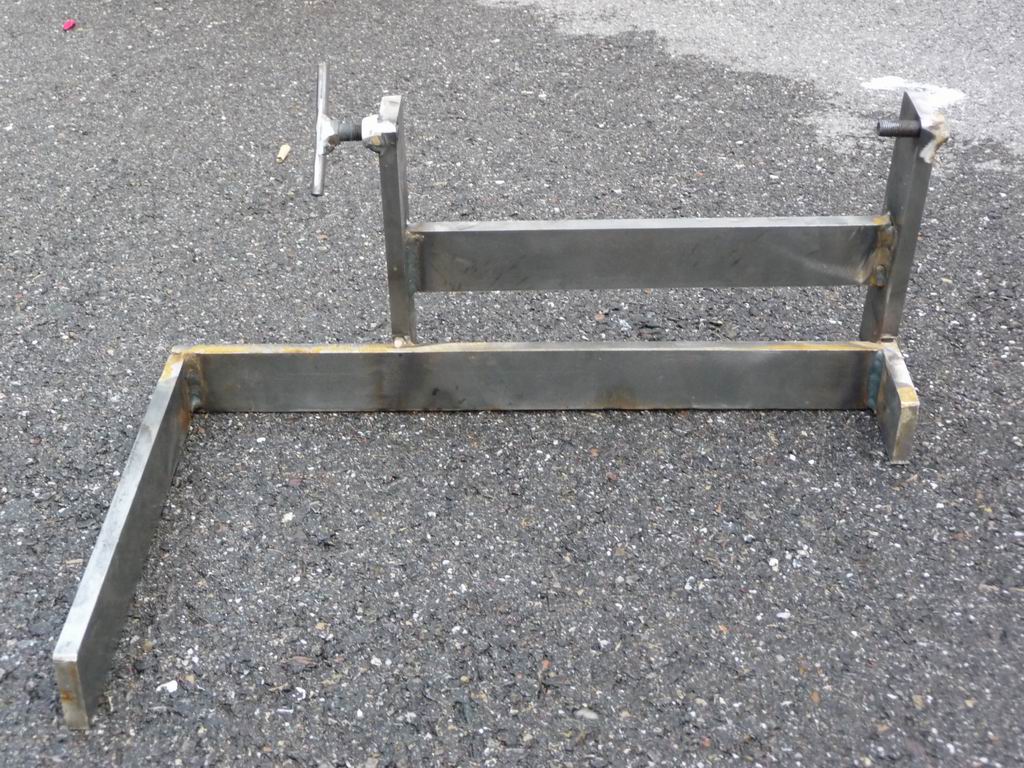

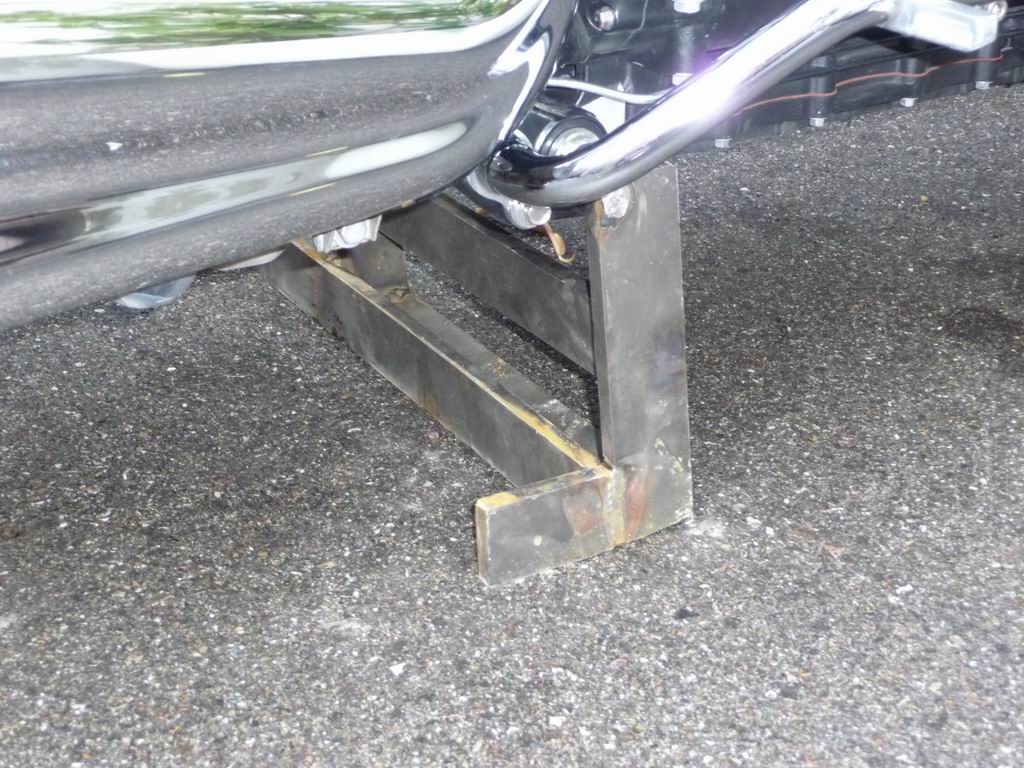

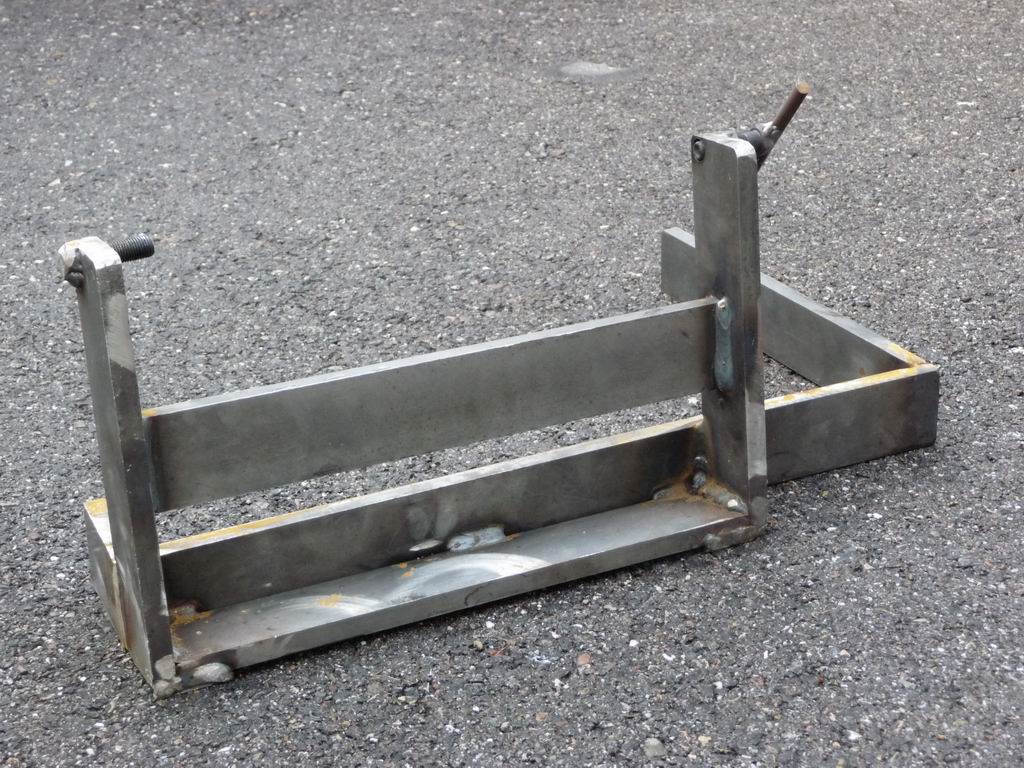

Je joint ci-apres quelque photos supplementaires.
J'espere avoir été clair et que cela rendra service.
Merci
|
Profil
|
| dune
4725
Webmestre
| | dune
4725
Webmestre
| Posté : 06-09-2009 19:36
Mon fils a fait une version modifiée de cette béquille (Angle plus marqué et barre de force rallongée) et ca marche nickel !
Si cela intéresse il peut en faire un petit nombre (elles seront peintes et mieux finies).
Voilu |
Profil E-mail
|
| PAT93
627
| Posté : 07-09-2009 08:15
perso je suis preneur  ... je tourne depuis un moment sur les différentes réalisations mais j'ai la flemme de m'y coller  |
Profil
|
| Reve
11
| Posté : 07-09-2009 11:17
Donc comme dit plus haut je peut en faire quelques une , beaucoup mieux finie et peinte , celle de mon père a été vite faite et non peinte , par rapport au prix je propose 110 - 120 euros + les frais de port , sa te semble raisonable ? Il y a pas mal de matière au vu de l'acier que j'utilise qui est un fer plat de 15X60 ( il me sembles ) il y a 2 metres d'acier , le poste a souder et surtout le petit artisant qui boss en plus :) . Je peux en produire , mais pas avant 4-5 semaines , la reprise du boulot et quelque évènement dans ma branche qui vont me prendre un paquet de temps.
Cordialement Reve |
Profil
|
| PAT93
627
