ange
 1149
|  Posté : 17-11-2015 18:26
Merci Jenaimarre,
mais bon c'est uniquement l'histoire des 2 fils qui m’embêter je vois pas l’intérêt de les mettre si il n'y a rien a l’intérieur de l'optique

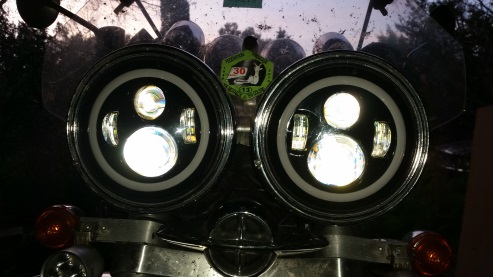

Je les ai scotché pour les isoler au cas ou, et j'ai tout remonter, comme je n'ai pas de batterie je l'ai pas sortie pour attendre la nuit mais voila ce que ça donne avec le flash : |
 Profil
|
|
jenaimarredecepseudo
4198
 ECU libriste / Le sorcier ;)
| Posté : 17-11-2015 18:40
C'est sympa mais ça n'a pas l'air droit, à régler donc.
Tu dois avoir un cerclage lumineux dans l'optique, le "Angel eyes", c'est à ça que doivent servir tes fils restant et il me semble que la logique d'allumage doit respecter certaines conditions, d'où tes deboires, à creuser...
Quand le sage montre la lune, l'imbécile regarde le doigt. (Confucius) |
Profil
|
|
Rebychris
100
| Posté : 18-11-2015 10:03

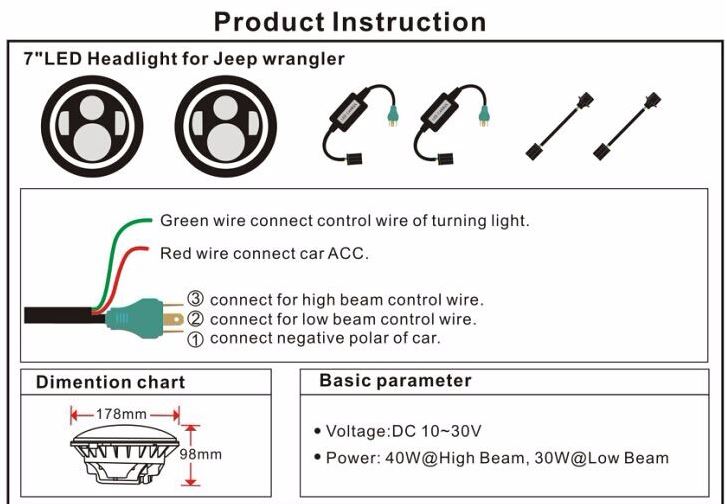

Selon ce schéma :
Le fil rouge : ACC (ACCesories) : est le 12V après contact et doit servir à l'Angel eye "blanc"
Le fil vert : Turning light : est le 12V d'un clignotant et doit servir à l'Angel eye "jaune"
Le retour à la masse doit se faire par la fiche avec les LED phares.
Donc en toute logique si tu branches la fiche et tu mets le contact et :
1. 12V sur le rouge et rien sur le vert : tu devrais avoir l'Angel eye blanc
2. 12V sur le rouge et 12V sur le vert : tu devrais avoir l'Angel eye jaune
Bonne chance....
|
Profil
|
|
ange
1149
| |
Rebychris
100
| Posté : 18-11-2015 21:16
hello,
As-tu essayés de ne mettre du 12V QUE sur le rouge sans allumer les phares. (difficile sur la moto car tu dois mettre la fiche pour la masse et dès que tu mets le contact les phares s'allument..)
Comme ces phares sont aussi prévus pour les voitures,
J'ai dans l'idée que les Angel eye sont des feux de jour et s'allument donc tout seul;
et s'éteignent dès que tu allumes les phares (automatique sur nos Rockets...).
|
Profil
|
|
ange
1149
| |
ange
1149
| Posté : 21-11-2015 17:42
Jackpot !!!!
branchement direct sans boitier, il faut effectivement isoler le code phare pour pouvoir allumer la fonction veilleuse, qui peut devenir clignotant jaune/orangé.
Me reste plus qu'a....
|
Profil
|
|
Rebychris
100
| Posté : 23-11-2015 07:22
|
Profil
|
|
kamiwirox31
878
| Posté : 24-11-2015 00:06
Super Ange.
si tu pouvais nous faire des photos du résultat et du branchement.
Kamiwirox31 |
Profil  E-mail
|
|
ange
1149
| Posté : 24-11-2015 11:20
Pas de soucis, mais ça va mettre un peu de temps, même mes week-ends sont très chargé
|
