|  Posté : 26-01-2012 12:07
gloups, trop tard j'ai tout démonté, mes arbres à cames sont sur le côté...
mais bon, ça m'a permis de déboucher ce fameux gicleur, au fond de l'arrivée d'huile sensée lubrifier les paliers.
je vais regarder pour mesurer, si tu veux fabriquer cet outil
mais je ne vois pas bien où il se prends d'aprés l'image de celui -ci
je vais regarder cette aprés midi, avant de remonter des arbres à cames
sinon, j'ai mes nouvelles pastilles , je remonte ça tout à l'heure
le cache arbre à cames, je vais le faire repeindre, dc pas mal de boulot avant de terminer le remontage ( de toutes façons, j'ai le temps, je n'ai plus de réservoir non plus ! )
|
 Profil
|
| t3
266
| Posté : 26-01-2012 21:32
voilà c'est remonté, les jeux sont impeccables.
tu n'a toujours pas les cotes à me faire mesurer ?
le moteur est encore ouvert ( jusque lundi surement ), tu peux toujours me donner les cotations à vérifier.
mais je ne sais pas si cet outils intéresse beaucoup de monde, si ?
pour ma part, je ne regrette pas d'avoir enlevé cette "araignée", j'ai pu souffler ce gicleur ( oui, au fond du fameux puit )
et si le plus simple, était de l'acheter cet outil, de le copier ( chuttt... ) et revendre les copies ?
|
Profil
|
| jenaimarredecepseudo
4151
 ECU libriste / Le sorcier ;)
| Posté : 26-01-2012 21:42
Finalement comment tu as fait pour tes jeux?
Connaissant Kil et son savoir faire, c'est une bonne option d'avoir cet outillage surtout vu son prix plus que prohibitif.
Quand le sage montre la lune, l'imbécile regarde le doigt. (Confucius) |
Profil
|
| t3
266
| Posté : 26-01-2012 21:51
j'ai demonté les arbres à cames, méthode plus lourd. mais j'en ai profité pour nettoyer/graisser les paliers. le gicleur graisseur également
là c'est remonté, vérifié, tout va bien
en attente des pièces peintes pour remontage, et surtout essai
|
Profil
|
| jenaimarredecepseudo
4151
ECU libriste / Le sorcier ;)
| | KildeRouge
6465
| Posté : 26-01-2012 22:50
Rien que pour ne pas à avoir à démonter "l'araignée" (car 8 pattes) mais
que dans le manuel ils appellent "échelle" qui est d'une telle finesse
qu'elle me fait craindre de se déformer sous le moindre effort .
Ensuite ne pas démonter "l'échelle" permet de gagner beaucoup de temps si tu n'as
qu'une ou 2 pastilles à changer !
Pour les dimensions à mesurer je vais te faire un croquis hors échelle avec des chiffres faux
que tu corrigeras , si tu es d'accord
DarkSide Inside
|
Profil
|
| KildeRouge
6465
| Posté : 27-01-2012 01:35

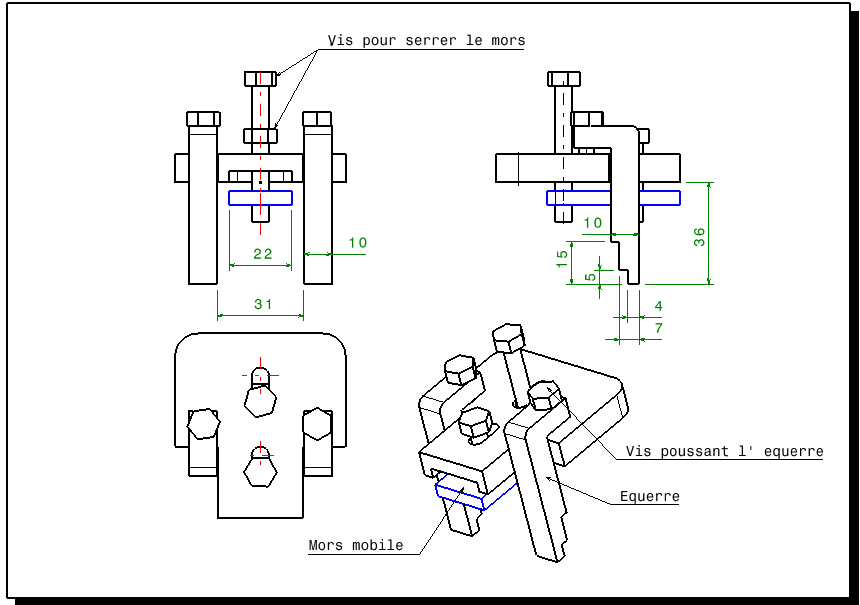

Profitant d'une insomnie j'ai fait ce dessin approximatif.
La plaquette dessinée en bleu que j'appelle le mors n'est qu'une estimation , elle peut très bien avoir une forme différente . Tout
ce que je subodore c'est que les 2 vis centrales doivent , serrées , coincer quelque chose et donc présumablement immobiliser l'outil .
On serre alors les 2 vis appuyant sur les equerres qui doivent appuyer
sur la coupelle supérieure du ressort , permettant de libérer la
pastille !
Du moins c'est comme cela que je vois la chose mais que , hélas , je
ne peux vérifier de mon lit .Je suis ouvert à toute autre proposition .
Le principe de déduction pour rebâtir la fonctionnalité de cet outil est
de voir où les equerres peuvent appuyer et en déduire ce qui est serré
entre mors et corps d'outil . 2 petits batonnets en bois peuvent être
taillés pour tester quel seraient les amincissements à mettre et la
longueur de la grande branche des equerres qui , à vue de nez doivent être espacées de 25 à 30mm .
DarkSide Inside
|
Profil
|
| KildeRouge
6465
| Posté : 27-01-2012 01:38

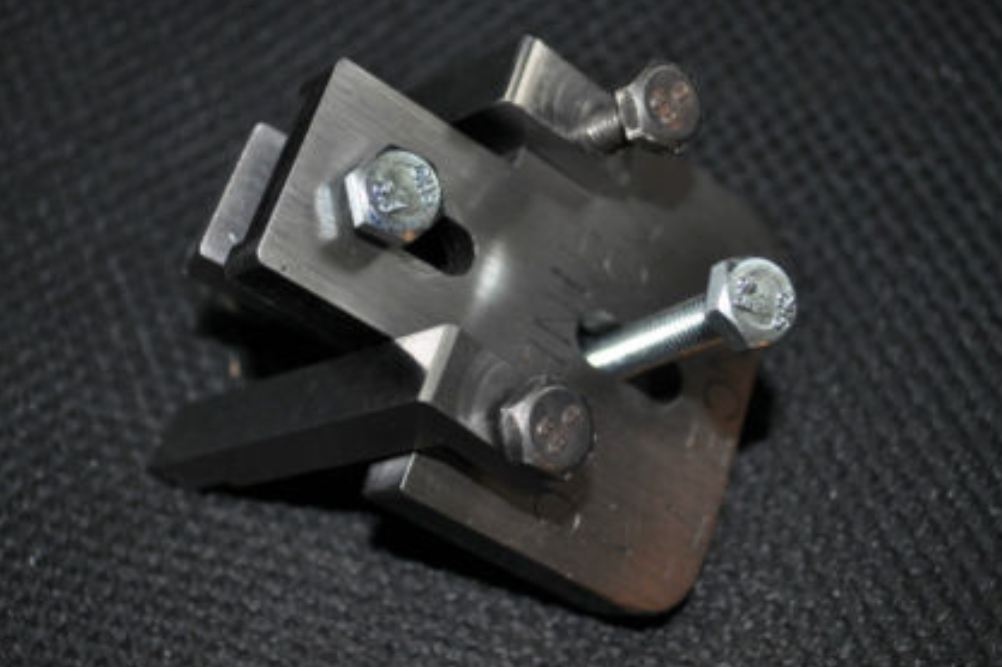

J'ai oublié de vous mettre la photo de la chose !
DarkSide Inside
|
Profil
|
| jenaimarredecepseudo
4151
ECU libriste / Le sorcier ;)
| Posté : 27-01-2012 09:28
Hummmm, c'est bon ça
Hubert assure, ce qui serait bien c'est que tu prennes des photos d'assez près et que tu y mettes les cotes que tu auras prises, longueurs, espacements et profondeurs.
Je sais facile à dire....
Quand le sage montre la lune, l'imbécile regarde le doigt. (Confucius) |
Profil
|
| t3
266
| Posté : 27-01-2012 18:59
bonsoir
j'ai beau regarder la pièce, tes explications, ma moto, je ne vois pas sur quoi s'appuyer pour enfoncer les soupapes. et il faut enfoncer de 3mm quasiment, pour espérer sortir les pastilles !
j'en ai changé 4, la plus épaisse fait 2,9mm
ou alors, il se fixe à la place des 2 vis de chaque palier ? auquel cas, en les enlevant, l'araignée peut se déformer alors...

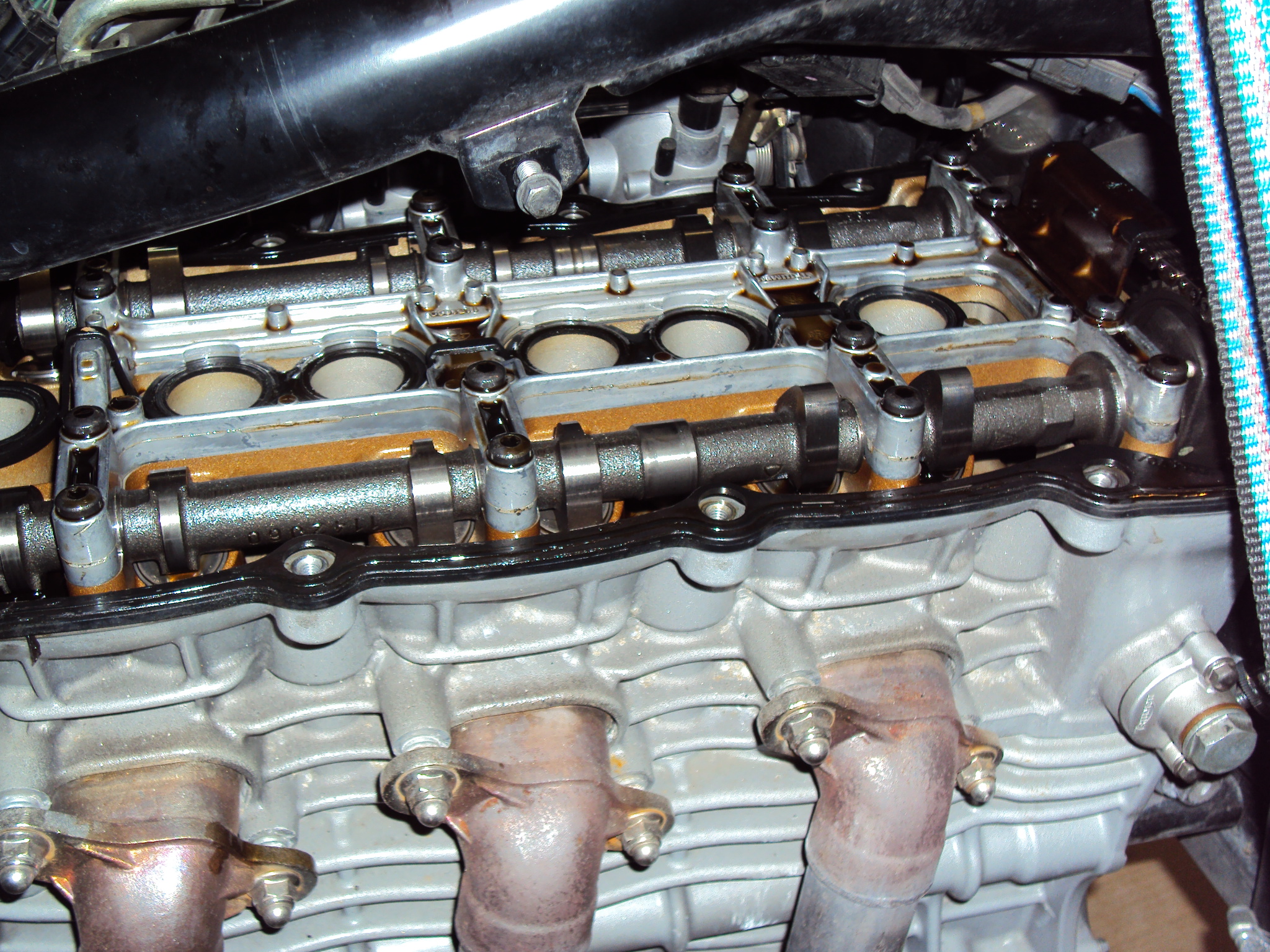

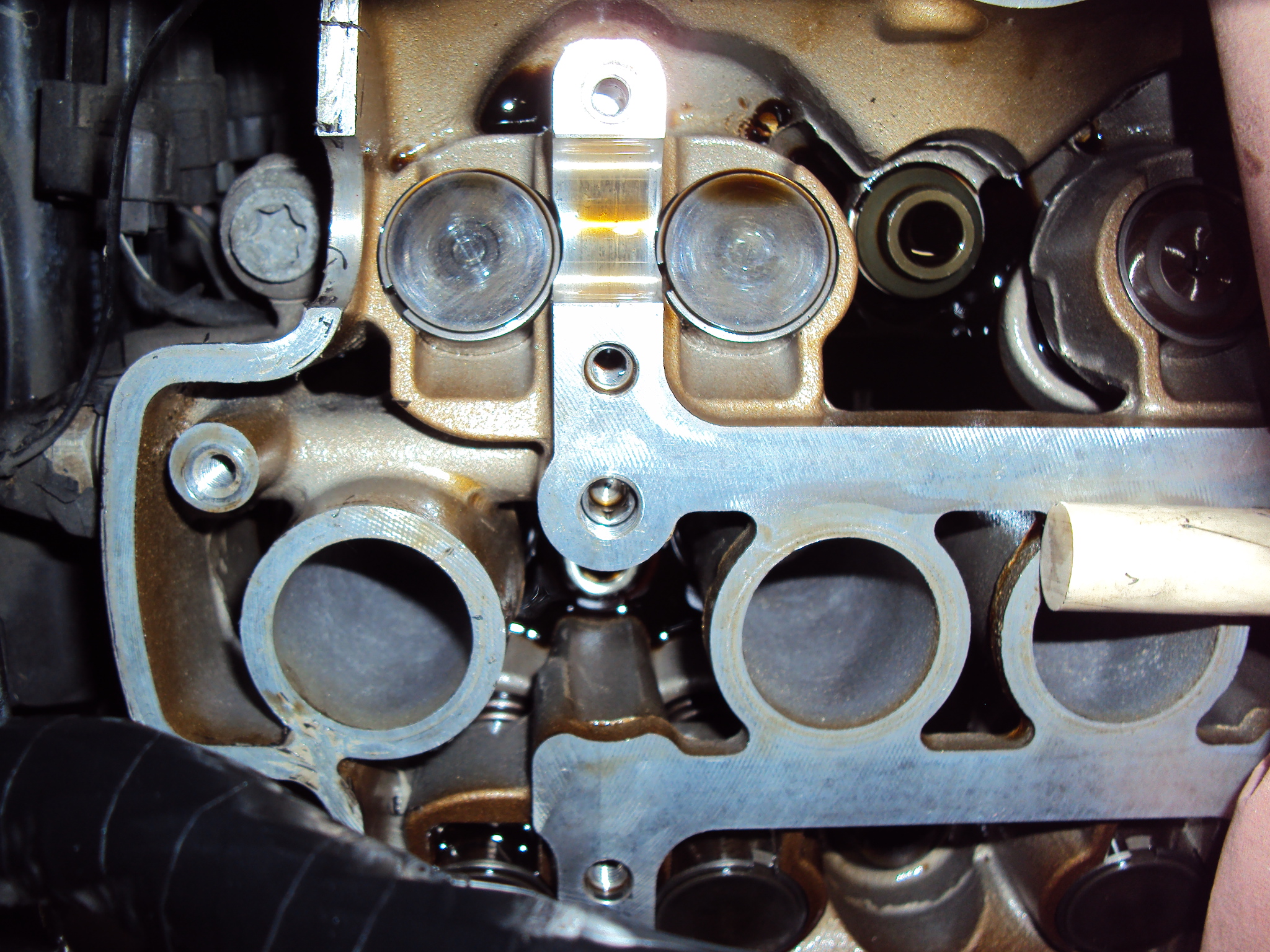

ci joint des photos, si vous avez compris où l'outil se fixe, dites moi quoi mesurer, pas de soucis
vous pouvez même ajouter les cotations à mesurer si vous le désirez, sur ces photos
il est clair que le gain de temps est considérable avec cet outil.
sur mon speed, je démonte aussi les arbres à cames, mais là l'outils me parait plus évident à utiliser, il y a des enfoncements de prévus à cet effet.
à suivre... |
