Sur ma Rocket roadster j'ai des valises latérales identiques à celles de "rioxx".
Ces valises sont pourvues de dispositifs éclairant composés de deux fois 5 diodes.
Ci-dessous une photo de la plaquette de branchement (le fil dénudé est gainé de bleu).
Je ne suis pas électricien pour un sou et je souhaite savoir si quelqu'un a déjà branché ces valises
pour avoir les clignotants ou le frein en rappel sur les valises.
Dans l'affirmative un schéma pourrait me guider. Merci.

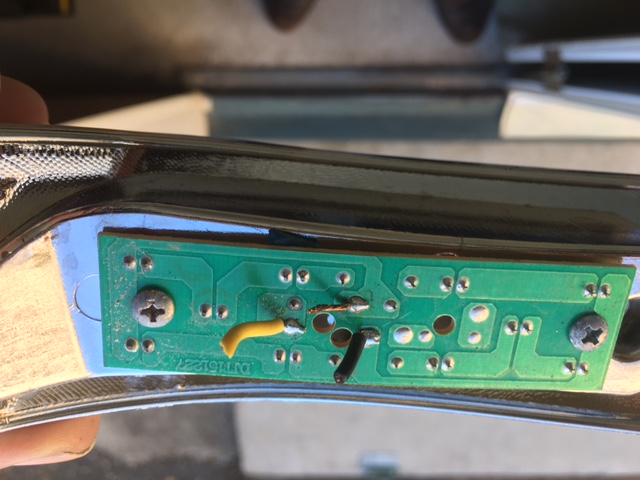

La photo de la plaquette :
|
Profil
|
|
KildeRouge
6465
| Posté : 10-05-2021 19:18
On pourrait te répondre plus facilement si tu nous montrais
les 2 coté de cette plaquette .
DarkSide Inside
|
Profil
|
|
Jacques44
31
| |
KildeRouge
6465
| |
Jacques44
31
| Posté : 12-05-2021 05:12
Ok, merci.
Leur état m'inquiète aussi...
J'essaie ce branchement ce matin. |
Profil
|
|
Jacques44
31
| Posté : 12-05-2021 16:26

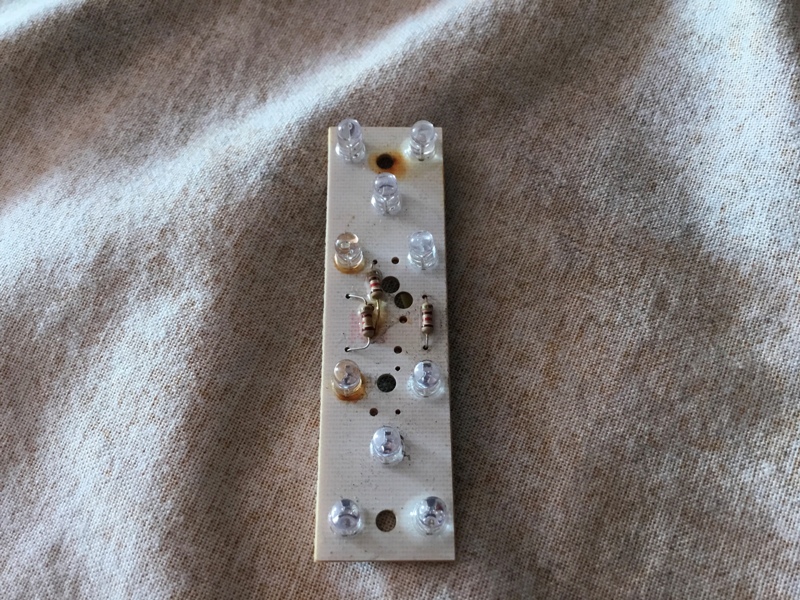

Je viens de tester les deux plaquettes.
Une sans souci tout s'allume que l’on fasse contact avec le bleu ou le jaune. Je pensais que c'était 5 par 5, mais non.
L'autre par contre, celle de la photo, la moitié des diodes ne s'allume pas. Quand on regarde la photo : les quatre de gauche, et celle du milieu en haut.
Diodes hs ou résistance ?
Je présume que on peut trouver ce produit en vente. Mais où ? |
Profil
|
|
KildeRouge
6465
| Posté : 12-05-2021 19:03
Radiospares (https://fr.rs-online.com/web/ ) Farnell (https://fr.farnell.com)
ou Conrad (/www.conrad.fr ) mais il y en a d'autres .
DarkSide Inside
|
Profil
|
|
Lionel
2403
| Posté : 12-05-2021 21:32

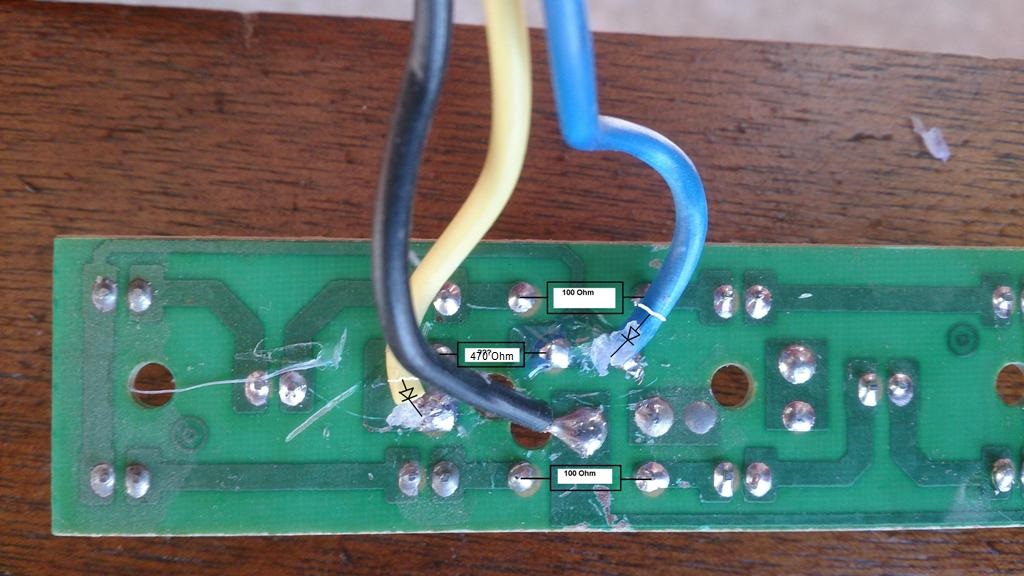

Salut, j'avais dépanné Riox à l'époque...
Fil jaune -> veilleuse
Fil bleu -> stop
Fil noir -> masse
Des résistances avaient cramé (100 Ohm et 470 Ohm)
Si les plaquettes sont les mêmes, toutes les LED s'allument en même temps mais avec une luminosité plus faible en veilleuse (résistance en série dans le circuit veilleuse plus grande)
Pour éviter des retours de jus on avait mis des diodes en séries sur les circuits veilleuse et stop (1N4001)
